Во многих промышленных процессах, таких как нанесение покрытий, производство смол, суспензий для аккумуляторов и производство тонких химикатов, контроль температуры во время измельчения и смешивания является не просто вспомогательной функцией — он напрямую влияет на качество продукции и стабильность процесса.
При обработке материалов в смесительных ваннах измельчителей постоянно выделяется тепло из-за высокоскоростного перемешивания и трения. Если это тепло не контролировать должным образом, это может привести к нестабильной вязкости, агломерации частиц или даже деградации материала.
Вот где блоки регулирования температуры Блоки управления тепловыми процессами (TCU), также известные как чиллерно-нагревательные установки или интегрированные системы отопления и охлаждения, становятся необходимыми.
1. Почему контроль температуры важен в смесительных ваннах измельчителей
В процессе измельчения и диспергирования энергия преобразуется в тепло. Для многих чувствительных материалов даже небольшие колебания температуры могут изменить конечный результат.
Типичные проблемы, вызванные плохим контролем температуры, включают в себя:
Чтобы избежать этих проблем, производители интегрируют внешние системы контроля температуры, подключенные к рубашке смесительного бака или змеевику.
2. Принцип работы блока управления температурой
Система работает в замкнутом контуре, используя теплоноситель (воду, масло или гликоль).
Оно выполняет три основные функции:
(1) Отопление:
Электрические нагреватели или тепловые насосы повышают температуру жидкости и передают тепло в резервуар по мере необходимости.
(2) Охлаждение:
Холодильный контур понижает температуру рабочей жидкости, чтобы поглотить избыточное тепло, выделяющееся в процессе смешивания.
(3) Кровообращение:
Насос непрерывно перекачивает жидкость между блоком регулирования температуры и рубашкой резервуара, обеспечивая стабильный теплообмен.
Вместо ручного переключения система автоматически реагирует на изменения температуры в режиме реального времени.
3. Система управления и стабильность
Современные системы обычно управляются ПЛК с ПИД-регулированием.
Установленный в резервуаре датчик температуры непрерывно передает данные на контроллер. В зависимости от отклонения от заданного значения система автоматически регулирует мощность нагрева или холодопроизводительность.
В большинстве промышленных применений стабильность температуры может достигать примерно ±0,5 °C, в зависимости от конструкции системы и условий нагрузки.
4. Типичные области применения в процессах измельчения
(1) Охлаждение во время измельчения
Это наиболее распространенное требование. Оно используется в:
Цель состоит в предотвращении перегрева, вызванного механической энергией.
(2) Нагрев в процессе обработки
Для некоторых материалов необходим контролируемый нагрев в следующих случаях:
(3) Многоступенчатый контроль температуры
Некоторые процессы требуют последовательного нагрева и охлаждения, например:
5. Преимущества интегрированных систем охлаждения и обогрева
По сравнению с отдельными системами отопления и охлаждения, интегрированные системы обладают рядом преимуществ:
Компактный дизайн: одна система заменяет две
Более быстрая реакция: прямой теплообменник рубашки
Лучшая стабильность: автоматическое переключение между режимами
Снижение энергопотерь: оптимизированный тепловой баланс
Чистая операцияСистема с замкнутым контуром предотвращает загрязнение.
Это особенно важно в отраслях со строгими требованиями к качеству, таких как фармацевтика и производство электронных материалов.
6. Пункты отбора
При выборе системы для смесительных емкостей измельчителей инженеры обычно сосредотачиваются на следующих факторах:
Правильный подбор мощности имеет решающее значение: система недостаточной мощности приведет к нестабильности температуры, а избыточная мощность увеличит затраты и энергопотребление.
7. Пример проекта компании Hengde: тепло- и теплоизоляционные установки.
Реальный проект от NANJING HENGDE ELECTRICAL EQUIPMENT CO., LTD показывает, как эта система применяется на практике. В кейсе под названием «3 блока интегрированных систем отопления и охлаждения готовы к отгрузке.Для смесительной установки с измельчителем были поставлены три комплекта интегрированных блоков контроля температуры. Требования заказчика к технологическому процессу:
Решение предоставлено компанией Hengde.

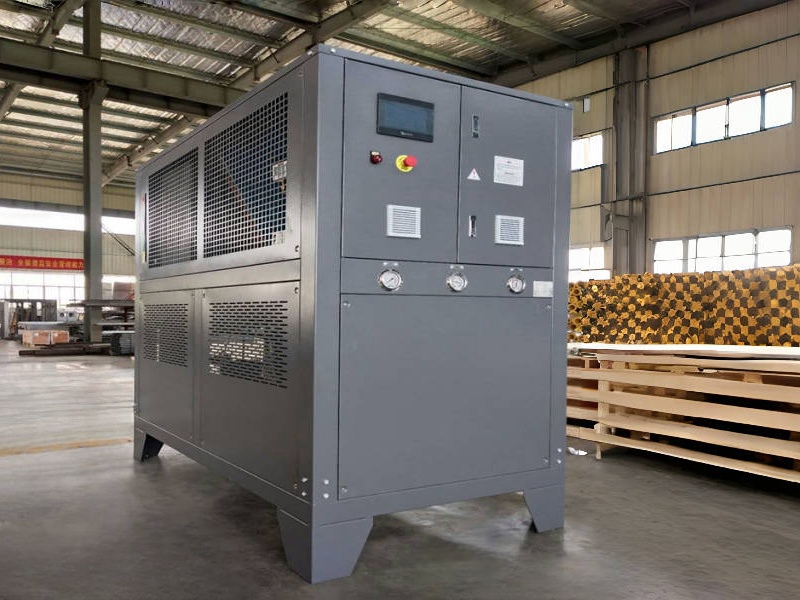

Компания Hengde поставляла интегрированные системы отопления и охлаждения, изготовленные по индивидуальному заказу, со следующими компонентами:
После ввода в эксплуатацию система помогла достичь следующих результатов:
8. Заключительные мысли
В системах смешивания с использованием измельчителей контроль температуры часто является решающим фактором, определяющим стабильность процесса.
Холодильно-нагревательные установки представляют собой практичный способ управления как тепловыделением, так и технологическими потребностями в рамках одной системы. Они являются не просто вспомогательным оборудованием, а важной частью системы управления технологическим процессом.
В условиях растущих требований к точности обработки таких материалов, как аккумуляторные суспензии, покрытия и современные химические вещества, интегрированные системы контроля температуры становятся стандартной конфигурацией, а не дополнительной опцией.
